产品展示 > 帽式滑环(SC、MC系列)
描述
       帽式导电滑环又称为帽式滑环,微型滑环。因其带有一个安装法兰,外观像帽子一样,故得名为帽式导电滑环,此类导电滑环,采用金-金接触材料的,彩色耐高温导线,双触点接触,精密双滚珠轴承,90°V型槽结构降低转动扭矩,防火阻燃的工程塑料外壳,带安装法兰。具有工作可靠,驱动扭矩低、电气噪音低、体积小等特点。
       标准的帽式滑环可提供6路、12路。24路传送电源、信号或多路并列提高载流量等.广泛应用在安防、自动化设备中。

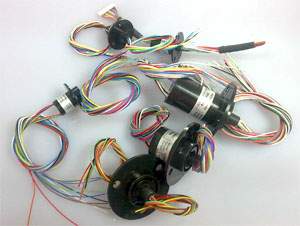

帽式滑环
      根据导电滑环主体外径尺寸的不同,又分为标准帽式导电滑环(外径22mm)和微型帽式导电滑环(外径12.5mm)
 ►SC系列
型号 图片 参数 规格下载
通路数 工作电流 工作电压 主体尺寸 最大转速
VSR-SC6 2 6A 0~
240VAC/DC
Φ22.0*19.0 300
3 4A
6 2A
VSR-SC12 2 12A 0~
240VAC/DC
Φ22.0*26.5 300
4 6A
12 2A
VSR-SC24 2 24A 0~
240VAC/DC
Φ22.0*42.0 300
.
.
.
.
24 2A
 ►MC系列
型号 图片 参数 规格下载
通路数 工作电流 工作电压 主体尺寸 最大转速
VSR-MC6 2 6A 0~
240VAC/DC
Φ12.5*13.0 300
3 4A
6 2A
VSR-MC8 2 8A 0~
240VAC/DC
Φ12.5*15.2 300
4 4A
8 2A
VSR-MC12 2 12A 0~
240VAC/DC
Φ12.5*19.6 300
4 6A
6 4A
12 2A
►编码规则

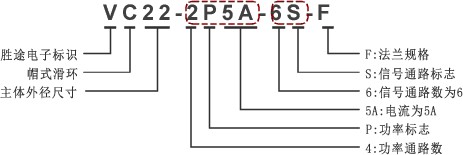

 帽式滑环编码规则
 ►典型应用
●CCTV监控系统; 医疗设备,实验设备
展台设备 机器人;
●微型机电装置. ●自动化转台
 ►可选项
●更高的电压,电流可选; ●更高转速;
●更宽的温度范围; ●更高的防护级别;
●导线末端接插件及热缩套; ●安装法兰.
●导线长度;  ●金属外壳


6通路微型帽式滑环
VSR-MC6
6通路微型帽式滑环
8通路微型帽式滑环
VSR-MC8
8通路微型帽式滑环
12通路微型帽式滑环
VSR-MC12
12通路微型帽式滑环
6通路标准帽式滑环
VSR-SC6
6通路标准帽式滑环
12通路标准帽式滑环
VSR-SC12
12通路标准帽式滑环
24通路标准帽式滑环
VSR-SC24
24通路标准帽式滑环
产品总数: 6 页次: 1 / 1 首页 ←上一页 下一页→ 末页
